1KG大型臭氧发生器-大型臭氧设备-公斤级臭氧设备-天设臭氧
  • 1KG大型臭氧发生器-大型臭氧设备-公斤级臭氧设备-天设臭氧

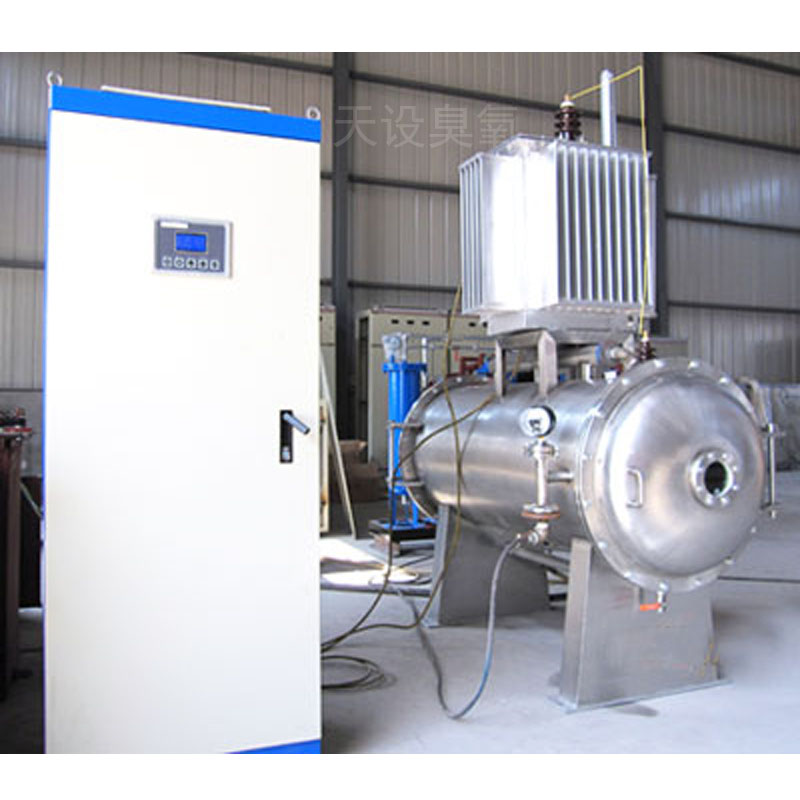

1KG大型臭氧发生器-大型臭氧设备-公斤级臭氧设备-天设臭氧

天设大型臭氧发生器,单台大产量,臭氧浓度高,用于污水处理,水产养殖,工业化工.
产品描述

型号: OZ-KG1.0

臭氧产量: 1KG/Hr

电压: 380V/50Hz

功率: 20KVA

尺寸: 220×60×60 cm



系 统 构 成

一、空气处理:冷却器,干燥器、旋风分离器,一级过滤,PSA空气干燥处理,二级过滤,减压阀,流量计及管路;
二、制氧系统(可选):PSA制氧装置及控制,氧气在线检测传感器;
三、臭氧发生器,臭氧电源和控制,升压变压器;
四、臭氧消毁装置。



产 品 特 性

一、臭氧放电单元采用进口材料制造,臭氧产率高,体积重量较同类产品降低三分之二,性能可靠,维护简单,减少用户的维修成本;
二、系列化臭氧发生器电源,根据发生器放电结构优化设计,采用变频式中频(400~600Hz)放电,使臭氧发生器的性能和效率达到最优,降低能耗和物料超过40%,可使用空气或氧气原料,满足不同的臭氧应用领域;
三、微电脑自动控制,触摸屏人机接口,可实现数字化远程控制和故障诊断,方便系统集中控制;
四、臭氧电源采用德国西门康电力电子模块和驱动电路,质量可靠、 性能优异、降低系统停机检修频率;
五、臭氧输出产率可实现10%~100%连续调节,满足各种臭氧氧化工艺要求,用户可选臭氧输出在线检测仪器;
六、输出臭氧浓度:空气原料,20~30毫克/升,氧气原料,80~150毫克/升,产率可视用户要求进行参数设定。



空气源臭氧设备规格:

型号

臭氧产量

g/h

气流量

Nm3/h

冷却水

m3/h

功率

KVA

发生管参考尺寸

L×W×H(cm)

参考重量

kg

OZ-KG1.0

1000

30-50

1.5-3

20

220×60×60

1200

OZ-KG2.0

2000

60-100

3-6

40

220×70×70

1500

OZ-KG3.0

3000

90-150

4.5-9

60

230×80×80

1800

OZ-KG4.0

4000

120-200

6-12

80

230×90×90

2200

OZ-KG5.0

5000

150-250

7.5-15

100

230×100×100

2600

OZ-KG6.0

6000

180-300

9-18

120

230×105×105

3200

OZ-KG8.0

8000

240-400

12-24

160

230×110×110

4000

OZ-KG10.0

10000

300-500

15-30

200

230×120×120

4600

OZ-KG20.0

20000

600-1000

30-60

400

280×120×120

6800

OZ-KG30.0

30000

900-1500

45-90

600

280×140×140

9000

OZ-KG40.0

40000

1200-2000

60-120

800

300×160×160

11000

OZ-KG50.0

50000

1500-2500

75-150

1000

300×200×200

12000



臭氧浓度 20-30mg/l 电源 380V/50HZ
工作压力 0.04-0.1mpa 耗电量 12-16KWH/Kgo3
工作温度 ≤35℃ 次级电压 4-5KV
进气压力 0.5-0.7mpa 安装环境 室内
空气露点 ≤-50℃ 冷却水温度 ≤25℃



氧气源臭氧设备规格:

型号

臭氧产量

g/h

氧气气流量

Nm3/h

冷却水

m3/h

功率

KVA

发生管参考尺寸

L×W×H(cm)

参考重量

kg

OZ-YKG1.0

1000

8-12

1-1.5

10

220×50×60

700

OZ-YKG2.0

2000

16-24

2-3

20

220×60×70

1200

OZ-YKG3.0

3000

24-36

3-4.5

30

230×70×80

1400

OZ-YKG4.0

4000

32-48

4-6

40

230×80×80

1500

OZ-YKG5.0

5000

40-60

5-7.5

50

230×80×90

1600

OZ-YKG8.0

8000

64-96

8-12

80

230×90×90

2200

OZ-YKG10.0

10000

80-120

10-15

100

230×100×100

2600

OZ-YKG20.0

20000

160-240

20-30

200

230×120×120

4600

OZ-YKG30.0

30000

240-360

30-45

300

280×120×120

6000

OZ-YKG40.0

40000

320-480

40-60

400

280×130×120

6800

OZ-YKG50.0

50000

400-600

50-75

500

300×140×130

9000

OZ-YKG100.0

100000

800-1200

100-150

1000

300×200×200

12000



臭氧浓度 80-150mg/l 电源 380V/50HZ
工作压力 0.04-0.1mpa 耗电量 8-9KWH/Kgo3
工作温度 ≤35℃ 次级电压 4-4.5KV
进气压力 0.1-0.2mpa 安装环境 室内
空气露点 ≤-50℃ 冷却水温度 ≤25℃
